Grundeinstellung NAND

Konstruiert und fotografiert von Thomas Püttmann (geometer).
Hochgeladen am 7.3.2010, 10:57 von geometer.  3 / 11

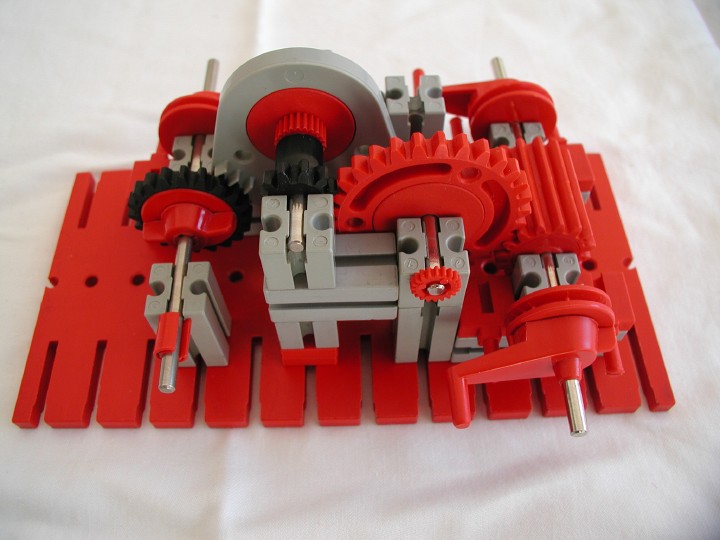

Hier das fertige NAND-Gatter. Ob NAND- oder NOR-Gatter entscheidet die Stellung des Ritzels 10 zur Segmentscheibe Z12. Man erkennt hier die genaue Einstellung für NAND. Beide Eingänge (rechts) sind 1 (d.h. Kurbeln zeigen nach links), der Ausgang ist 0 (Kurbel zeigt nach rechts).
