Wurfmaschine Typ II

Leider sind Konstrukteur und Fotograf nicht angegeben.
Hochgeladen am 10.5.2005, 23:27 von remadus.  13 / 17

Schlagworte: Wurfmaschine, Drehgeber, Kettenantrieb, Schleifring.

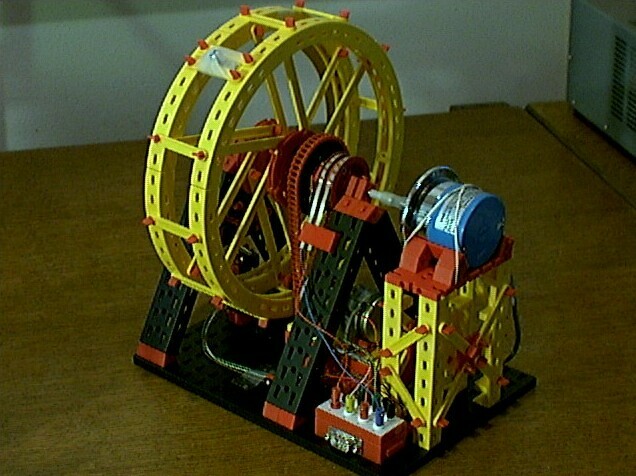

Das ist die neukonstruierte Wurfmaschine. Das Schwungrad wurde um 90 Grad gedreht, jetzt quer zur Bauplatte und ein neuer Drehaufnehmer mit höherer Auflösung ist drangekommen. Schwungrad, Schleifring und Drehaufnehmer sind jetzt auf einer Welle, so daß das Verdrehspiel aus dem Kettenantrieb weg ist. Insgesamt wirkt sie jetzt auch kompakter.
