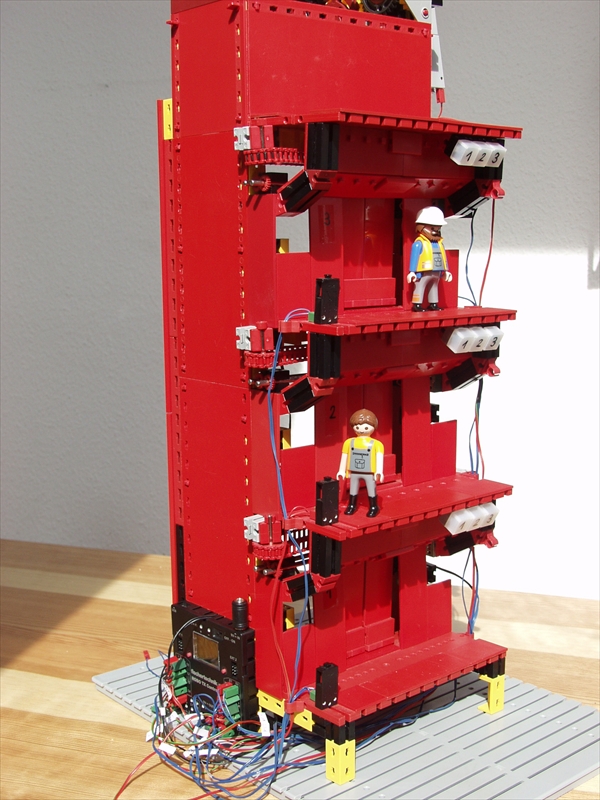

Gesamtansicht Aufzug mit Steuerung

Konstruiert und fotografiert von Dirk Fox.
Hochgeladen am 13.9.2010, 14:37 von Dirk Fox.  13 / 17

Für die Steuerung verwende ich einen TX Controller - bis auf einen Counter sind alle Ein- und Ausgänge für die 11 Sensoren und 4 Motoren erforderlich. Hier die Anschlussbelegung: I1: Reed-Kontakt Etage 1 (Stockwerkerkennung) I2: Reed-Kontakt Etage 2 I3: Reed-Kontakt Etage 3 I4: Fototransistor Etage 1 (Lichtschranke) I5: Fototransistor Etage 2 I6: Fototransistor Etage 3 I7: Polwendetaster oben (Richtungswechsel) I8: Polwendetaster unten C1: Taster Etage 1 (Ruftaste) C2: Taster Etage 2 C3: Taster Etage 3 M1: Mini-Mot Etage 1 (Schiebetüre) M2: Mini-Mot Etage 2 M3: Mini-Mot Etage 3 M4: Antriebsmotor (Aufzug)

schnaggels (21.9.2010, 13:36:35)

Es fehlen die Taster im Fahrstuhl :)

Dirk Fox (22.9.2010, 00:27:42)

Stimmt. Außerdem hat der Aufzug noch keinen Alarmknopf, keinen Ventilator und weder eine “Tür-sofort-auf” noch eine “Tür-sofort-zu”-Taste. Alles gute Gründe, bald einen zweiten TX Controller zu beschaffen ;-) - da ist nur noch ein Counter frei. Für die Stockwerkanzeige habe ich drei Relais-Silberlinge vorgesehen; die werden dann mit den Reed-Kontakten gesteuert.
