Leider sind Konstrukteur und Fotograf nicht angegeben.
Hochgeladen am 15.1.2005, 12:30 von Harald.  5 / 9

Schlagworte: Allrad, Traktor.

Er wär so schön gewesen – es hat nicht sollen sein.

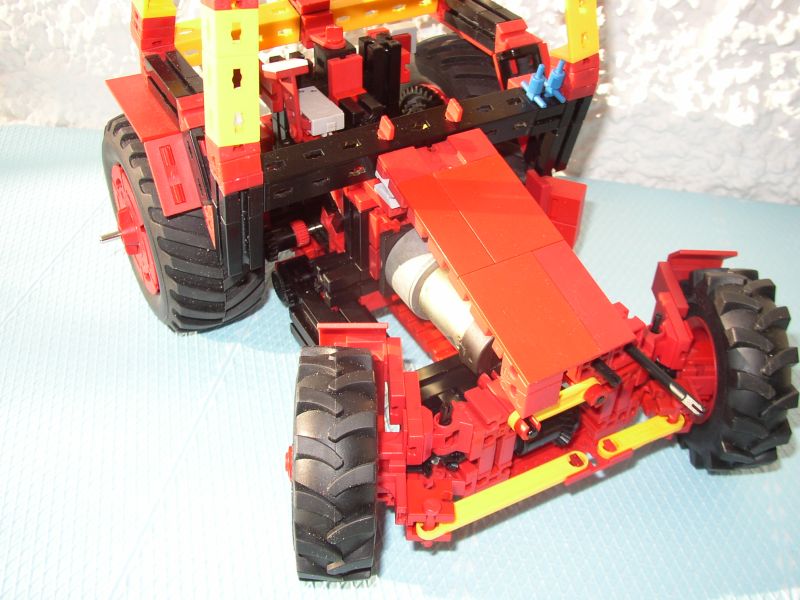

Die Lenkung ist nicht fertig (zwischen der Schnecke auf der linken Traktorseite und der Spurstange ist noch nichts), und nachdem der Antrieb nur zum Schön-Aussehen, aber nicht zum Antreiben taugt, wird es auch dabei bleiben.

chevyfahrer (15.1.2005, 13:34:11)

VerbesserungsvorschlagUnd wenn Du im Achsschenkel ein 4. Kegelrad unten anbringst dann können alle nicht mehr soweit ausweichen.Vielleicht bringt´s was.Gut aussehen tut´s aber trotzdem.

Harald (15.1.2005, 15:58:48)

Geht leider nicht :-(Den Gedanken hatte ich schon mal verworfen, weil bei den 65er Reifen keine Bodenfreiheit mehr übrig bleibt. Bei den 80er Traktorreifen ist ja etwas mehr Platz.

Also ausprobieren …

Oi! Wenn ich unten auch ein Kegelrad einsetze, geht die Lenkung nicht mehr. Das Problem ist, dass die Kegelzahnräder beim Lenken aufeinander abrollen. Wenn im Gelenk 4 Kegelräder drinsitzen, wird daraus nichts, weil das obere in die eine Richtung, das andere in die andere Richtung drehen müßte. Sprich: Die Drehbewegung läßt sich sauber übertragen, aber mit 4 Kegeln ist das Gelenk in der Lage blockiert, in der man es zusammengesetzt hat. Da wäre ich ohne Ausprobieren auch nicht drauf gekommen.

Harald (15.1.2005, 17:07:58)

Und die Kraftübertragung könnte auch noch werdenmit

  • zwei Gelenksteinen mit 4mm-Durchgang (eins oben, eins unten),
  • einer Metallachse 50 durch beide hindurch,
  • und als mittlerem Kegelzahnrad eins von der Sorte, die sonst in einem schwarzen Differenzial mitten drin sitzt und lose mitläuft sieht die Welt schon etwas freundlicher aus :-))))

Der Aufbau außen drum herum verzieht sich noch etwas, aber für nicht zu harte Ansprüche tut es das!

chevyfahrer (16.1.2005, 10:14:27)

StimmtWitzig,daß man sowas erst ausprobieren muß um draufzukommen,naja Theorie und Praxis müssen sich eben ergänzen.
