Flügelschlagmechanismus

Konstruiert und fotografiert von Lukas.
Hochgeladen am 26.6.2011, 19:48 von Kieseleck.  3 / 6

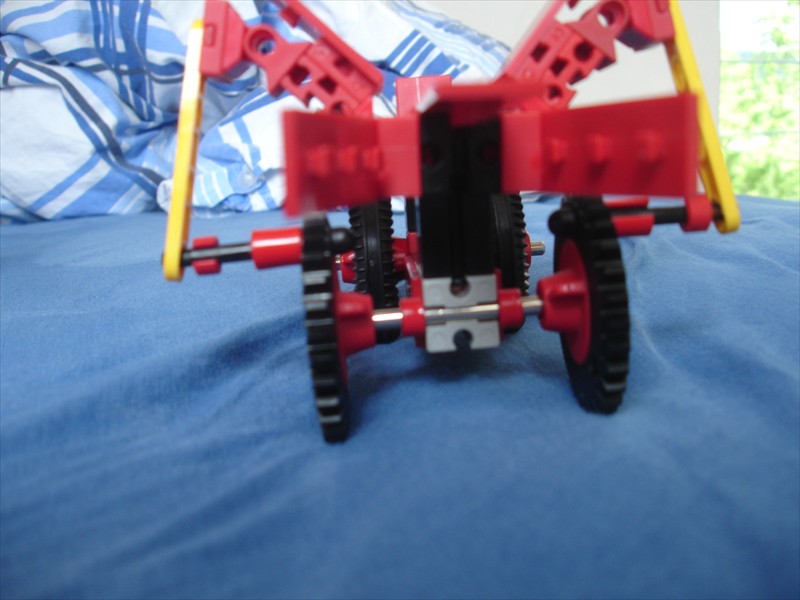

Hier ist der Flügelschlagmechanismus gut erkennbar: eine 45er Strebe, die an einer Stange am Zahnrad 30 hebt und senkt den Flügel (am Flügel ist die Strebe an einem Gelenkstein befestigt).
