Jumping8611
Hochgeladen am 1.6.2013, 23:59 von Harald. 9 / 35

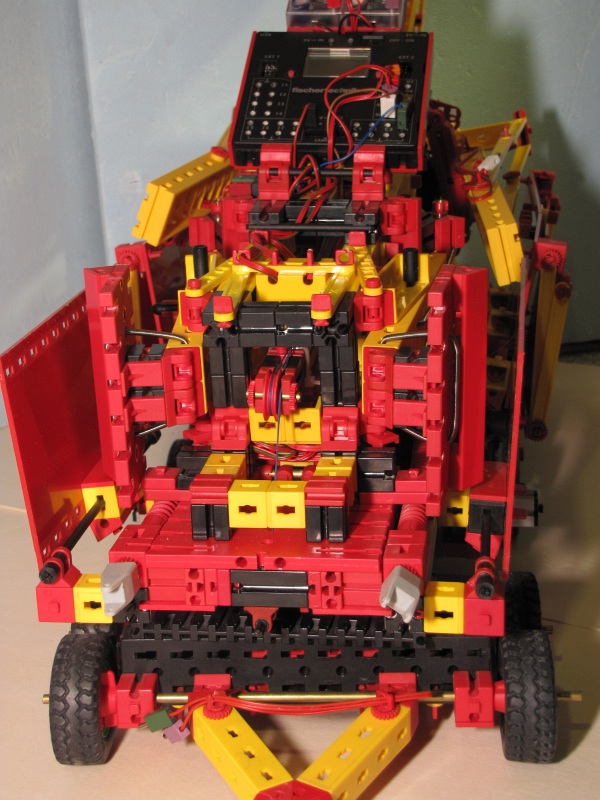

Direkt von vorn sieht man den Querschnit des Mastes (schwarze BS15 in Bildmitte) mit den seitlichen Stützen (Platten 90x45 mit Stahlfedern). Mittig über dem Vorderachs-Dolly sieht man die Achse des Power-Mot, der den Teleskopschub für die Mastkrone per Seilzug betätigt.
Die schwarzen Stirnzapfen links und rechts davon (außen sind gelbe Statikträger 15 dran) gehören zu den Alu-Trägern, die das Rückgrat des Wagens bilden. In den inneren Nuten gleitet der Schlitten, der den Mast trägt, auf Bauplatten 30x30. Oben auf den Alu-Trägern befinden sich lange Messing-Achsen mit Schneckenteilen, die über die grauen Kardanteile gedreht werden und den Schlitten auf dem Wagen entlang verfahren.
Der Antrieb für die Kardans befindet sich auf dem Heck des Zugfahrzeugs.
Dirk Fox (2.6.2013, 21:55:06)
ei, guck an - da ist ja ein TX verbaut!
Harald (3.6.2013, 06:53:06)
… und nicht nur das, da sind auch noch drei E-Tecs als Motortreiber dran. Zwei sieht man hier oben drauf, der dritte sitzt unten auf der Rückseite vom Mast.
