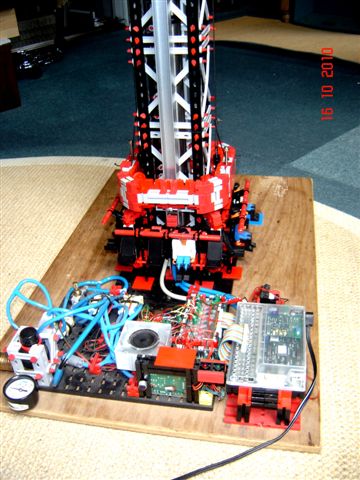

Freifallturm mit Wirbelstrombremsen:

Konstruiert und fotografiert von Peter Damen (peterholland, Poederoyen NL).
Hochgeladen am 16.10.2010, 13:39 von peterholland.  37 / 49

Freifallturm mit Wirbelstrombremsen:

https://www.youtube.com/watch?v=_j52wnH5f6A

Die Ober-Gondel hat eines Verriegelungsystem zum Verbindung an die Unter-Gondel mit Sessel; genau wie beim Adrenalin-Freifallturm. Es folgt noch ein Video. An 2 Seiten 10 st Magneten : http://www.supermagnete.de/Q-15-15-08-N Q-15-15-08-N 15 x 15 x 8 mm Gewicht 14 g vernickelt (Ni-Cu-Ni) Magnetisierung: N42 Haftkraft: ca. 7,6 kg/st

und ein Alu-Profil U20x20x2mm Länge: 0,6m Die Gondel Bremmst sehr gut.

Die mit TX und Beschleunigungs-Sensor-Modul N5170 gemessen maximum Beschleunigung 2,8g gibt es beim anfang der Wirbelstrom-bremsen nach unten.

peterholland (16.10.2010, 15:38:49)

Video-link: http://www.youtube.com/watch?v=_j52wnH5f6A

peterholland (16.10.2010, 16:14:18)

Link um FT-Forum:

http://www.fischertechnik.de/de/fanclub/forum/default.aspx?g=posts&t=5483

Link zum Video’s: http://www.youtube.com/watch?v=Fz71mrg-mSo und

http://www.youtube.com/watch?v=_j52wnH5f6A

peterholland (31.12.2010, 13:39:36)

Hallo,

Interessant wäre es die maximum Beschleunigung messen und registrieren zu können für die folgende Modellen :

Problem wäre vielleicht die USB-Data-geschwindigkeit zum PC…..?…..= normalerweise nicht schell Weisst jemand ein Trick ?

Grüss,

Peter Poederoyen NL

peterholland (31.12.2010, 13:52:42)

Was passiert wenn das 3-Achsen Beschleunigungs-Sensor-Modul-N5170 gibt es in einem Modell mit >4g ?

What happens if 4g is measured ?……because the range is +3g to -3g. Will the Modul die ?

Grüss,

Peter Poederoyen NL

peterholland (1.1.2011, 21:41:43)

Ein gluckliches Neujahr !

Ich überwiege das TX-Interface + eine kleine 9V Batterie am Untergondel zu montieren. Gibt es in Robo-Pro eine Möglichkeit die Beschleunigung zu messen, und am TX-display (off-line) die maximum Beschleunigung lesen zu können ?


A happy New Year everybody,

Is it possible in Robo-Pro to make a Data-list to measure the acceleration, and read out the maximum on the TX-display [i]off-line [/i]?

The TX + powersupply mounted on the untergondel.

Grüss,

Peter Poederoyen NL

peterholland (7.1.2011, 22:37:42)

Beim Wirbelstrom-bremsen gibt es die grösste mit TX und Beschleunigungs-Sensor-Modul N5170 gemessen Beschleunigung : 2,8g

Ich nutze eine kleine 9V Batterie zum Stromversorgung -Wie viel mA zieht ein TX ?

Grüss,

Peter Poederoyen NL

Martin S (11.1.2011, 18:57:33)

Ein TX zieht im leerlauf also ohne laufende Motoren ca. 1 mA

peterholland (11.1.2011, 20:05:10)

Ich habe beim TX ca. 100 mA (9V) gemessen und

beim altere Robo-Interface auch ca. 100 mA (9V).

Stimmt irgend etwas nicht ?

Grüss,

Peter Poederoyen NL

peterholland (27.10.2012, 20:39:45)

Sehr viele Fischertechnik-hobbyisten haben Kirmesmodellen und es interessant die 3D-Beschleunigung zu messen.

Das Programm zum messen der maximum Beschleunigung beim Freefall-turm mit Wirbelstrom-bremsen gibt es unter : http://www.ftcommunity.de/downloads.php?kategorie=RoboPro

Die mit TX und Beschleunigungs-Sensor-Modul N5170 gemessen maximum Beschleunigung 2,8g gibt es beim anfang der Wirbelstrom-bremsen nach unten.

Mit der Nintendo Nunchuk (Idee Dirk Fox) last sich das aber noch einfacher messen; auch für andere Modellen. Schau mal unter :

http://www.ftcommunity.de/details.php?image_id=36074

Ich bin sehr interssiert in seiner Robopro-Programm.

Grüss,

Peter Poederoyen NL
