Bridge Tank TM-5-5420-203-14

Konstruiert von Peter Damen (peterholland, Poederoyen NL). Fotografiert von Peter Damen (alias PeterHolland).
Hochgeladen am 21.1.2006, 19:52 von peterholland.  1 / 48

peterholland (22.1.2006, 11:10:57)

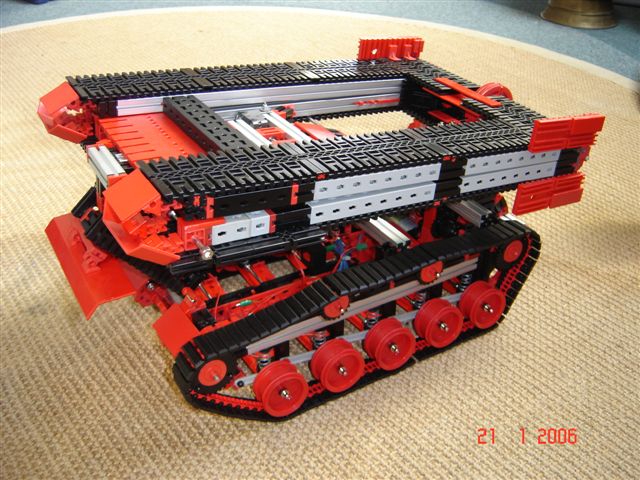

Bridge Tank TM-5-5420-203-14.Einigen Monaten her habe ich das Marshall-Museum besucht. Da gab es auch eine Bridge Tank TM-5-5420-203-14.

Ich habe versucht diesem Bruckelegger in Fischertechnik nach zu bauen. Es war besunder leicht Detailinformation zu versammeln. Das hätte ich nicht erwartet. Einfach die “Bridge Tank TM-5-5420-203-14” in Google, und gleich eine sehr detailierte construction-manual:

http://www.tpub.com/content/combatengineervehicle/TM-5-5420-203-14/css/TM-5-5420-203-14_23.htm

http://www.tpub.com/content/combatengineervehicle/TM-5-5420-203-14/index.htm

In der graue AluminiumKasten habe ich eine sehr kompakte Getriebe-Motor eingebaut, die sich leider nicht mehr im Assortiment der Lemo-Solar gibt. Beim Sonderposten gibt es doch manchmal interessante Angebotes:

http://www.lemo-solar.de/default_1.htm

Zum algemeinen Antrieb habe ich original FT-Powermotoren genutzt. Zum lenken eine Powermotor mit ein langsameres Drehzahl wegen die zu grosse Friktion/Reibung. Fur Vor- und Ruckwärts nütze ich die Powermotor mit grauen Endkap. Die Antrieb mit A-2-Stahlachse ist eigentlich enginiert durch Harald:

http://www.ftcommunity.de/details.php?image_id=5170

Statt die FT-original Feder nutze ich Stahlfeder die völlig Kompatable sind mit die endstucken der FT-Feder.

Fur die Brücke nutze ich eine Conrad-Getriebe-powermotor Igaraschi 1:312 (33G). Diese hat ein sehr langsames Drehzahl, aber besonders Stark.

Die Brücke hat eine Strecke von ca. 80 cm.

Gruss,

Peter

jmneijsen (23.1.2006, 12:03:05)

Tolles TeilPeter,

Seht toll aus. So ein Teil wollte ich auch mahl versuchen zu bauen. Seht sehr toll aus. Kan der Tank denn “bridge” auf denn andere Seite wieder “einpacken”???

Claus (25.1.2006, 16:53:08)

Tolles ModellHerzlichen Glückwunsch Peter

Das ist ein wirklich gelungenes Modell

Harald (25.1.2006, 18:25:42)

In der Tat,ein prima Modell ist das geworden!

peterholland (25.1.2006, 19:28:56)

VerbiegungenDie Brücke hat eine Strecke von ca. 80 cm !….. Wegen dem eigenes Gewicht, Kräfte und Momenten, ist es leider nicht möglich dass der Tank denn “bridge” auf denn andere Seite wieder “einpacken” kann.

Mit Meccano u.s.w. wäre das moglich sein.

Mit Fischertechnik wäre es auch möglich sein, aber nur mit sehr grosse (unrealistische) Verbiegungen.

Gruss,

Peter
