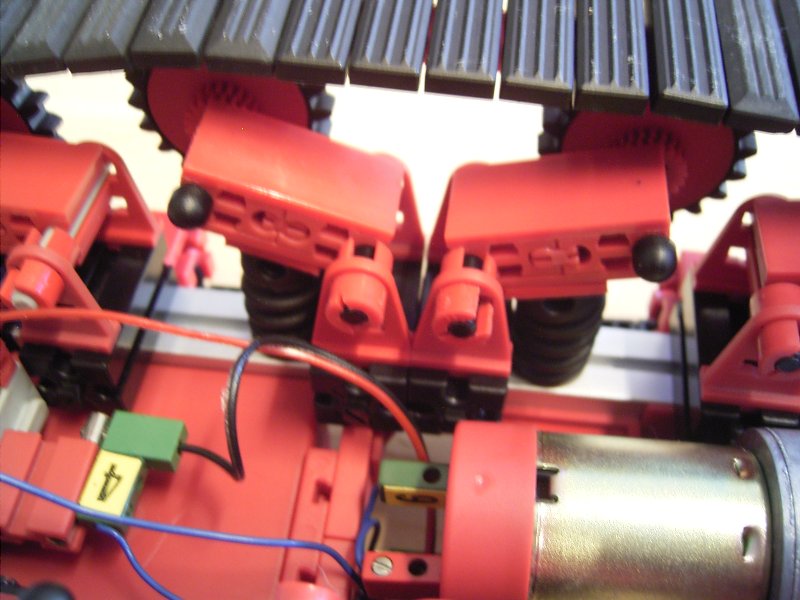

Kettenfahrwerk (Detailblick auf die Radaufhängung)

Leider sind Konstrukteur und Fotograf nicht angegeben.
Hochgeladen am 30.5.2005, 20:17 von Stefan Falk.  5 / 19

Die BS30, an denen die Radaufhängung befestigt ist, halten sich wiederum über einen Federnocken am Alu fest. Die Federn sind mit je einer Platte 15x15 mm abgedeckt, um sie eine Spur zu verlängern und damit “härter” zu machen. Die zwei Räder direkt beim Antrieb (der hinten sitzt) haben anstatt der Platte 15x15 mm eine via Federnocken angebrachte Platte 15x15 mm mit Nut, die noch ein kleines bisschen dicker ist, denn diese Federn werden am stärksten eingedrückt, wenn der Antrieb die Ketten bei Vorwärtsfahrt anzieht.

thomas004 (25.7.2008, 13:08:41)

2 Fragen zu den beiden beschriebenen Platten 15x15:

  1. Die links im Bild ist die dünnere “normale” Bauplatte 1515 rot mit Zapfen (38246), richtig? Die ist dann ja nicht an der Bauplatte 1530 rot (38241) befestigt, die an der beiden Bausteinen 7,5 hängt. Rutscht die Feder da nicht seitlich raus?

  2. Was ist Deine beschriebene “via Federnocken angebrachte Platte 15x15 mm mit Nut, die noch ein kleines bisschen dicker ist”??? Kenne das Bauteil nicht. Ist das was Historisches? Und auch hier müsste doch die Feder seitlich rausrutschen, da zwischen den beiden Bauplatten keine Verbindung ist und die nur aufeinander liegen, oder?

Danke für die Antworten!

Gruß, Thomas

Stefan Falk (25.7.2008, 14:22:38)

Zu 1.: Die Federn rutschen tatsächlich nicht heraus. Die normale Platte 15x15 hängt mit Ihrem Zapfen, wie Du richtig siehst, in der Feder bzw. deren Abschlussstück, und liegt einfach nur auf dem Längslenker des Rades auf. Zum seitlich Herausrutschen hat die Feder keinerlei Anlass, und in Fahrtrichtung müsste sie sich arg verkrümmen, um rauszurutschen - das lässt sie auch.

Zu 2.: Es gibt Abdeckplatten 15x15 und 15x30 (Art.-Nr. 32330 laut Knobloch-Website), die eine Nut anstatt einen Zapfen haben. Die Nut braucht ja etwas Material obendrüber, weshalb diese Platten etwas dicker sind. Die Platte 15x15 fand ich bei Knobloch nicht. Ich habe da ein paar dunkelrote davon und nehme deshalb an, dass die aus den 80er Jahren stammten. Ich hatte die vermutlich ersteigert. Hier: http://www.ftcommunity.de/details.php?image_id=14827 im rechten Kasten, linker unterer Sortiereinsatz, zweitunterstes Fach, siehst Du sie. Darunter findest Du übrigens auch die im anderen Kommentar angesprochenen Dachteile.

Gruß, Stefan
