Retro2008 50-Hz-Uhr (1/4)
Hochgeladen am 24.1.2008, 16:53 von Udo2. 1 / 24

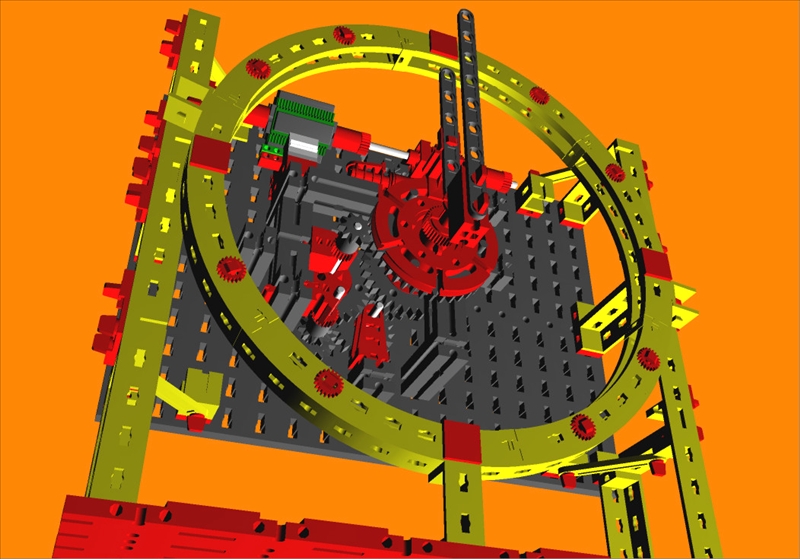

Das Originalmodell 2004 von Stefan Falk in einer Retro-Version mit dem 3D-Konstruktionsprogramm als Kaminuhr in der Perspektive von Klein-Hänschen. Die Aufgabenstellung war möglichst alle nml- und sVr-Bauteile durch aktuelle der Bauteilliste 2008 zu ersetzen. Für die Bauteile Wellenkupplung und Dauermagnet fand sich leider kein Ersatz. Hier hätte sich eine Neuentwicklung des Motors notwendig gemacht. Die Frontverkleidung des Originals wurde weggelassen, weil eine Uhr erst interessant wird, wenn man so in ihr “gläsernes” Uhrwerk schauen und es bei seiner Arbeit beobachten kann. (Darstellung in 2D aus 3D-Schattierung)
Stefan Falk (24.1.2008, 17:18:39)
Wow! Mannomann, machst Du Dir Arbeit! Danke dass Du gerade dieses Modell damit ehrst ;-)
Gruß, Stefan
Udo2 (24.1.2008, 18:01:59)
Nun ja ich fand es aus meiner Sicht auf der Suche nach einem Uhrenmodell interessant insbesondere Motor, Untersetzung 1:45000 !!! und als Set. So schlimm ist das aber nicht mit der Arbeit, wenn man mit nunmehr ca. 20.000 Bauteilen 3D-Erfahrung und einer doch wie ich denke schon recht guten praktischen Kenntnis der ft-Bauteile selbst und ihrer Eigenschaften ans Werk geht. Es kann schon noch werden, dass weitere mich besonders ansprechende Modelle wie du kommentierst “geehrt” werden, ohne dass ich meine praktischen Projekte vernachlässige und ftC mit 3D überschwemmt wird. Zumindest war hier die Substitution der alten Getriebeträger mit Justiermöglichkeiten schon nicht mehr so nebenbei zu lösen. Ich habe auch zwei Distanzanker des Uhrwerkes und den Motor etwas versetzen müssen, weil die “neuen Getriebeträger” mehr Platz brauchen. Es könnten auch Signale an fischertechnik sein, wenn intelligente Teile fallengelassen werden. Und wen das Modell “jetzt” interessiert, kann es nun leichter nachbauen oder auch mit eigener Kreativität modifizieren.
Gruss, Udo2
jw (25.1.2008, 19:23:43)
Die Übersetzung 1:45000 “ins langsame” - das würde ich gerne mal in Einzelübersetzungen nachvollziehen können. ..
Stefan Falk (26.1.2008, 11:15:16)
Tach auch!
Die Übersetzung ist recht einfach: 3 x Schnecke auf Z10, 1 x Schnecke auf Z15, dann Z10 auf Z30 ergibt 1/10/10/10/15/3 = 1/45000.
Gruß, Stefan
Udo2 (26.1.2008, 11:20:13)
Endlich mal einer, der die Unkorrektheiten mit dem 1: bzw. :1 bemerkt hat. Für Interessierte die Übersetzung 45.000:1 im Einzelnen S1=1 mit Z1=10 10:1 S2=1 mit Z2=10 10:1 100:1 S3=1 mit Z3=10 10:1 1000:1 S4=1 mit Z4=15 15:1 15000:1 Z5=10 mit Z6=30 3:1 45000:1
Udo2 (26.1.2008, 11:22:43)
Sie leben hoch, die Überschneidungen!
