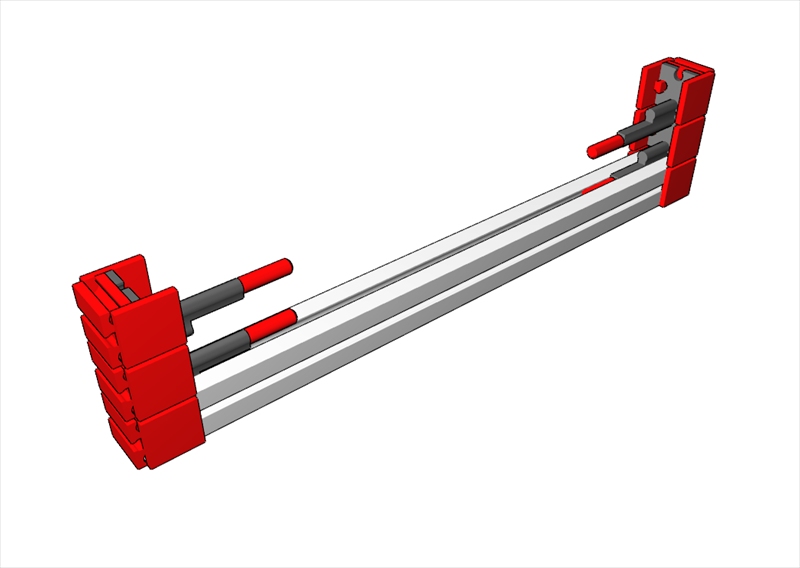

[2/4] Blockstellung, Ansicht Führungselemente
Hochgeladen am 11.10.2011, 21:38 von Udo2. 2 / 4
Als Führungselemente zwischen den Alu-Profilen dienen 107355 Verbinder sz. Die beiden linken Verbinder sind axial jeweils im oberen Alu-Profil an ihrer Unterseite fixiert und die beiden rechten jeweils am unteren auf der Oberseite. Man kann dazu die Kulissensteine Dmr. 4x11 von Andreas Tacke (TST) nehmen. Wer ft-Reinheitspurist ist kann auch dafür 107356 Seilklemmstift rt nehmen sofern an den Alu-Profilen dazu brauchbare Toleranzen vorliegen.
heiko (11.10.2011, 23:17:45)
Verblüffend, was mit dem Kulissenstein möglich wird. Allerdings schrecken mich die vermutlich großen Reibungskräfte.
peterholland (12.10.2011, 08:51:47)
Die Reibungskräfte der 107355-Verbinder sind tatsächlich (leider) gross.
Peter Poederoyen NL
peterholland (12.10.2011, 09:00:27)
Statt der 107355-Verbinder kan man auch die Kulissensteine Dmr. 4x11 von Andreas Tacke (TST) nehmen + Schraube (gefeilt passend in Alu).
Schau mal unter:
http://www.ftcommunity.de/details.php?image_id=31742
grüss,
Peter Poederoyen NL
Udo2 (12.10.2011, 09:51:00)
Hallo Peter, dank der Entwicklung meines 3D-XYZ kenne ich die Alu-Profile etwas genauer. Die alte Profilgeneration - erkennbar an den größeren Kantenradien und der besonderen Stirnzapfensicherung - haben mit großer Sicherheit Nutweiten, in denen Verbinder sogar mit Spiel gleiten. Die neuere Generation mit den schärferen Kanten und der Anox-Oberfläche läßt bei etwas Auswahl auch noch brauchbare Nuten finden. Klappt das alles nicht, kann man jeweils 2 Kulissensteine mit einem Gewindestift M3x8 mit Innensechskant - erhältlich z.B. im GHW-Shop - anstelle des Verbinders paaren. Das ist dann auch noch einstellbar … Gruß Udo2
Udo2 (12.10.2011, 10:06:39)
Anmerkung: Ich habe noch keine Kulissensteine von Andreas. Nach seinen Fotos sollten sie in den Nuten leicht verschiebbar sein?
Udo2 (12.10.2011, 10:24:19)
Noch eine Anmerkung :o) Wer die Verbinder dennoch einsetzen will, trägt (feilt) zwischen beiden Dmr.4 an beiden Seiten die Erhebungen etwas ab. Dann gleiten die Verbinder mit großer Sicherheit auch leicht in den aktuellen Alu-Profilen …
peterholland (12.10.2011, 15:23:47)
Hallo Udo,
Es gibt viele (erfolgreiche) Wegen zum Rom…….
Die Kulissensteine Dmr. 4x11 von Andreas Tacke (TSTNach sind leicht verschiebbar. Es gibt tatsächlich viele unterschied + Toleranz zwischen dem alte + neu Alu’s. Auch beim gleiche alter gib es noch unterschied.
Grüss,
Peter Poederoyen NL
Udo2 (12.10.2011, 17:32:10)
Hallo Peter, ja das Nutzen der Nuten der Alu-Profile insbesondere für gleitende Mechanik ist und bleibt wegen der Toleranzschwankungen stets ein Auswahlverfahren. Danke, das du immer !mitdenkst. Mit meinem heutigen Kommentar von 10:24 Uhr dürfte dem erfolgreichen Einsatz des Verbinders gemäß der Vorstellung mit den 4 2D-Screenshots nun nichts mehr im Wege stehen. Gruß, Udo2
