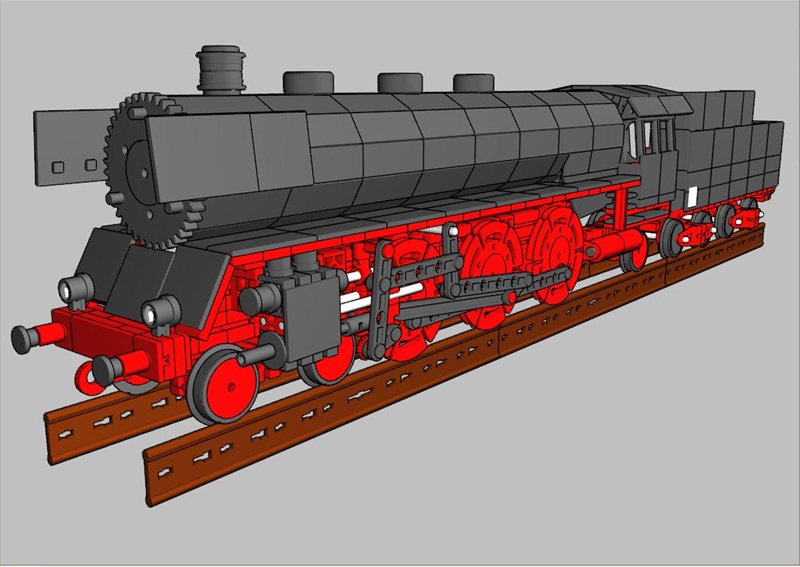

[1/7] BR 003 131-1 Vorderansicht

2D-Screenshots mit Bauteilprofilkanten - das tiefe Schwarz in Fotoschwarz aufgehellt - aus meiner 3D-Studie vom November 2007. Ich wollte wissen und dabei auch Erfahrungen sammeln ob man mit ft eine zehnachsige Dampflok - hier die Schnellzuglokomotive BR 003 131-1 mit der Achsfolge Lok 2’C1’h2 / Schlepptender 2’2’T30 und Witte-Windleitblechen - als maßstäbliches Modell bauen kann. Schnell stellte sich heraus, daß die Drehscheibe 60 hier den Maßstab 1:32 bestimmt. Damit werden viele wichtige Modelldetails kleiner als das ft-Raster 15 (7,5/5) mm. Es steht dann auch die Frage im Raum, ob sich unsere ft-Reinheitspuristen mit solchen ft-Bauteilmodifizierungen anfreunden können. Meine Erfahrung sagt ohne Modifizierungen und systemfremde Ergänzungen sind hier mit ft hinsichtlich Geometrietreue, Maßhaltigkeit und Funktionen keine realistischen Scale-Modelle in wirtschaftlich sinnvoll vertretbarer Baugröße möglich. Die eingefärbten Laufschienen 3x240 mm veranschaulichen die Länge des modellierten Scale-Objekts. Ich habe vom Modell auch eine Vermessungsliste erstellt.
