Konstruiert und fotografiert von Harald Steinhaus.
Hochgeladen am 19.11.2006, 20:00 von Harald.  9 / 13

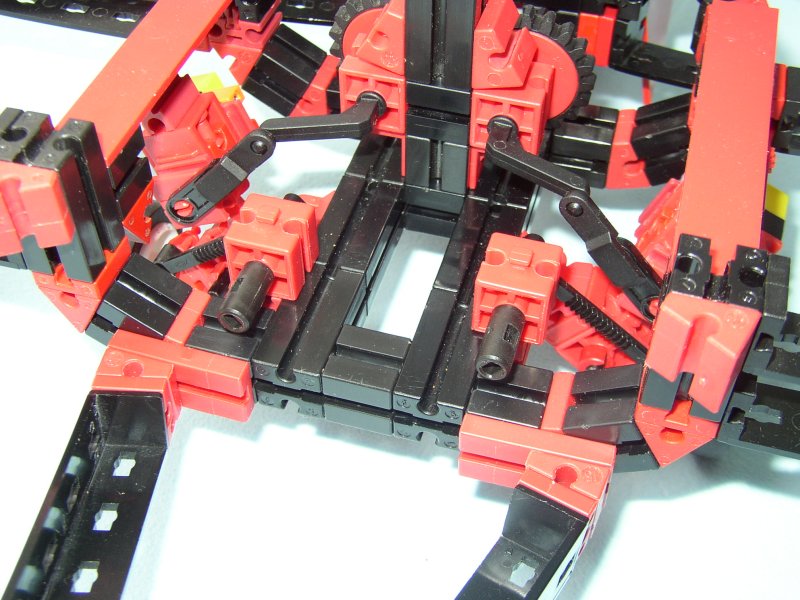

Das Hauptfahrwerk von innen gesehen, in Position 1 (ausgefahren). Das Fahrwerk beruht auf einer Art “Kniegelenk”-Mechanik, bei der im ausgefahrenen Zustand ein Gelenk überstreckt wird und dadurch das Fahrwerk “verriegelt” ist. Zentrales Element ist ein S-Riegel 6, dessen Griffstück abgeschnippelt wurde und der in der Lenkklaue drinsteckt und dessen Drehbereich begrenzt.

Die Bilder 69, 70, 71 ergeben in Folge betrachtet die Sequenz beim Ein- und Ausfahren (à la Daumenkino).
