Arduino und Shield

Konstruiert und fotografiert von David Holtz (davidrpf).
Hochgeladen am 6.5.2016, 10:15 von david-ftc.  6 / 11

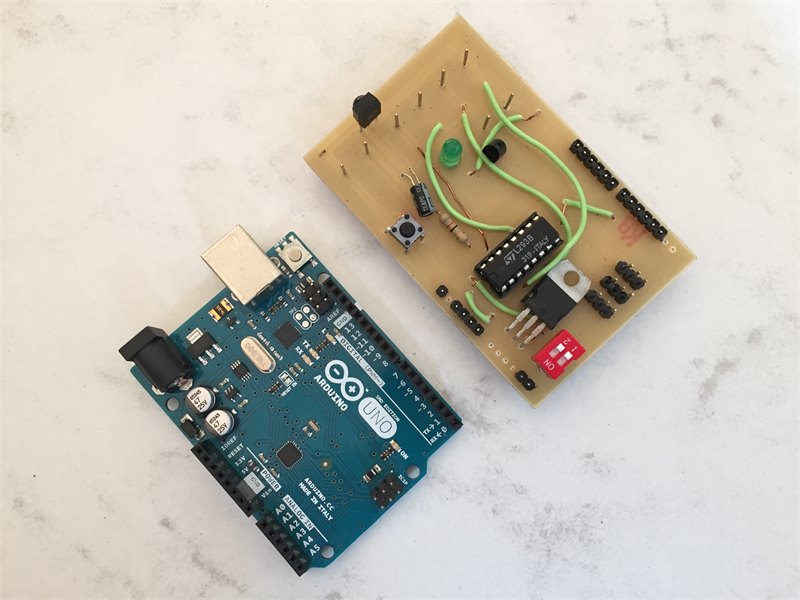

links der Arduino UNO SMD Edition, rechts das Shield

Bauteile auf dem Shield von oben nach unten: TSOP 4838 IR receiver, Transistor als Schalter, LED, Kondensator 1 uF, Reset Taster, L293B, Festspannungsregler 5V, DIP Schalter

uffi (8.5.2016, 19:33:38)

Hallo david,

schöne Idee und mit den vermutlich bereits vorhandenen Materialien auch gut umgesetzt. Schade nur, dass es nicht kleiner ist. Ich stelle mir eine kleine Lösung aus diesen Komponenten gut vor (Idee ist in Umsetzung):

  • Arduino nano (gibt es für unter 2 Euro auf aliexpress)
  • über dem nano eine Selbstbau-Platine mit einem separaten 5V-Spannungsregler für einen Servo-Anschluss und für den IR-Empfänger
  • unter dem nano als “Shield” einen VNH2SP30 Motortreiber (fertige Platine gibt es für ca. 3 Euro auf aliexpress)

http://de.aliexpress.com/item/Free-Shipping-30A-Mini-VNH2SP30-Stepper-Motor-Driver-Monster-Moto-Shield-module-For-Arduino/32248614775.html

Damit bleibt man mit den Grundmaßen bei ca. 27 mm x 59 mm und ist konkurrenzfähig zum Fischertechnik-IR-Empfänger.

Gruß, uffi

uffi (13.5.2016, 13:56:37)

Hier die geätzte Platine für diese Idee, mit Anschluss für NFR24+ Funkempfänger statt Infrarot (2 Bilder weiter in dieser Kategorie):

https://ftcommunity.de/details.php?image_id=43345#col3

Gruß, uffi
