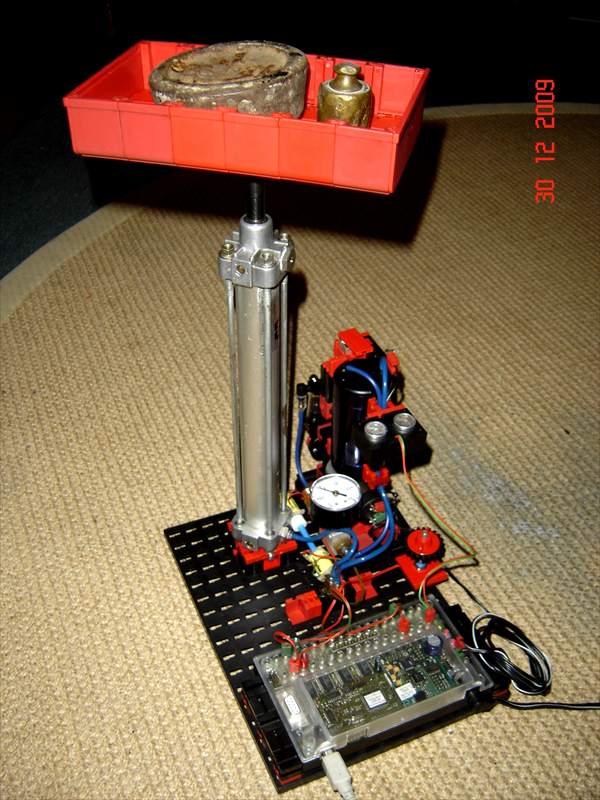

Zuigerstang Hoogte-Positieregeling met US-Sensor

Konstruiert und fotografiert von Peter Damen (peterholland, Poederoyen NL).
Hochgeladen am 9.1.2010, 18:42 von peterholland.  2 / 2

Zuigerstang Hoogte-Positieregeling met US-Sensor

Conclusies m.b.t. verder experimenteren tbv Fin-Ray Lachspiegel : • Een (co-) sinusvormige beweging in de tijd is in RoboPro goed programmeerbaar. • Pneumatische (co-) sinus-tijd-beweging voor een enkelwerkende terugverende cilinder is mogelijk met beperkt perslucht-gebruik. • Pneumatische cosinus-tijd-beweging voor een dubbelwerkende cilinder, met terugslagkleppen t.b.v. positie-behoud, is mogelijk doch vergt (te) veel perslucht. • Elektrische aandrijving met vaste snelheid en een passende rusttijd in eind-posities geeft toch een mooier vloeiend natuurlijke golf-effect voor de Fin-Ray Lachspiegel.

Link : http://www.ftcommunity.de/categories.php?cat_id=2852

peterholland (9.1.2010, 19:11:03)

Link zum Funktionieren :

http://www.youtube.com/watch?v=qe7uvxo6nog

Grüss,

Peter Poederoyen NL

peterholland (23.2.2014, 14:55:25)

Met de 5K Potmeter (10 omwentelingen) met draad-overbrenging + veer (gesloopt uit een kleine rolmaat) is positiebepaling van de een lijnvormige beweging goed mogelijk. Een professioneel alternatief is een Celesco Trekdraadopnemer met 10K Potmeter 50 inch MULTICOMP - SP1-50 - TRANSDUCER, LINEAR CABLE, 50 INCH. Deze kost rond de 200 Euro, doch voor universele model-toepassingen tot 1,25m bijzonder handig. Link : https://www.distrelec.nl/elfa3~nl_nl/elfa/init.do?item=64-904-78&toc=0&q=sp1-50
