Konstruiert und fotografiert von Thomas Brestrich (schnaggels).
Hochgeladen am 30.3.2006, 07:52 von schnaggels.  12 / 37

Schlagworte: lemo, druckschalter, pumpe, kompressor, pneumatik, flip-flop, flipflop, überdruck, druckabschaltung, druckregelung.

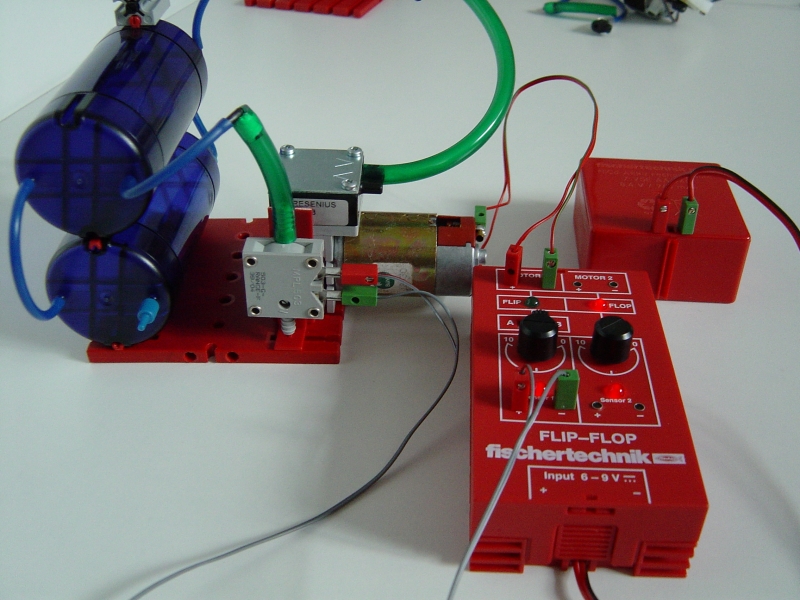

Zur eleganten Abschaltung dient ein einstellbarer Druckschalter, das Flip-Flop dient eigentlich nur zum Invertieren des Signals. Auf dem Bild ist die Pumpe gerade nicht in Betrieb, weil die eingestellte Schwelle von 0,6 bar erreicht ist und der Sensor-Kontakt jetzt geschlossen ist.

schnaggels (6.1.2007, 22:13:21)

Gibt es bei Conrad z.B. als DRUCKSENSOR 1400 MBAR (250 - 1400 mbar) DRUCKSENSOR 500 MBAR ( 63 - 500 mbar) für leider teure 24€ grrr

pvd (7.1.2007, 11:01:36)

Interessante Schalter . Einige Fragen : wenn du obendruck auf 600 einstellst , ab welchen niedrigen druck schaltet er dann wider ein ? Lassen sich die beide Punkte einstellen ? Oder gibt es ein fester Abstand zwischen Oben- und Untendruck ? Der Flip Flop braucht man doch eigentlich nicht ? Wenn man diesen Schalter direkt im Motorstromkreis setzt . Oder ist das direkte einsetzen nicht zu empfehlen ?

schnaggels (15.2.2007, 12:48:54)

@pvd Der Sensor hat leider einen Schlieser als Kontak, sprich bei z.B. 600 mbar macht er zu. Das FlipFlop habe ich hier quasi nur als Inverter :)

Zum Abstand: Habe ich nicht ermittelt, man kann aber leider nur einen Punkt einstellen. Mit 2 Sensoren geht das natürlich :)

Thomas

peterholland (15.2.2007, 22:55:00)

Mit dem FT-Etec-module ist dieses Problem auch einfach zu lösen. Dip-Schalter:

1 off 2 on 3 off 4 off

Schau mal beim FT-Community und das alte FT-forum.

Gruss,

Peter Damen Poederoyen NL
