Pneumatik-Durchführung

Konstruiert und fotografiert von Harald Steinhaus.
Hochgeladen am 14.3.2015, 16:23 von Harald.  6 / 6

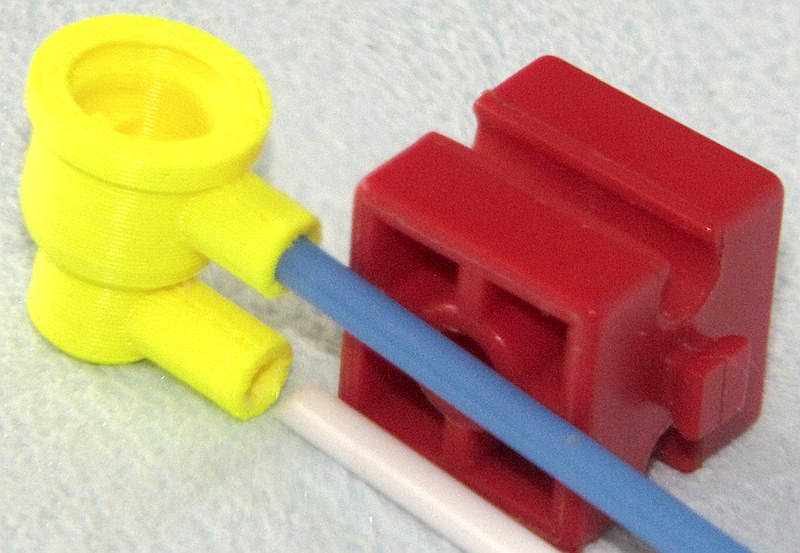

Der Prototyp. Die Durchführung ist für zwei Messingrohre mit 4 mm und 7 mm Außendurchmesser gedacht und braucht zwei O-Ringe 41 und 71. Die Maße bei O-Ringen sind Innendurchmesser und Materialstärke. Ein Ring 4*1 braucht deshalb eine Bohrung von 6 mm Durchmesser. Das CAD-Programm erwartet bei runden Sachen nicht den Durchmesser, sondern den Radius. An solchen Sachen kommen ruck-zuck ein paar Fehlversuche zusammen.

peterholland (14.3.2015, 19:12:58)

Festo hat auch ein “standard”-Alternativ:

CN-M5-PK2 FES 19.521 (ca. 2 Euro/St)

LCN-M5-PK2 FES 19.523 (ca. 3 Euro/St)

FT-Baustein 15 mit Bohrung 32.064

Alternativ : http://www.ftcommunity.de/details.php?image_id=7356#col3

Gruss,

Peter Damen Poederoyen, Holland

Harald (15.3.2015, 08:46:29)

Gibt es dafür auch Bezugsquellen?

Google findet diese Bezeichnung nur auf ftCommunity.de und fischertechnikclub.nl

Gruß, Harald

peterholland (15.3.2015, 09:24:00)

Schau mal : https://www.festo.com/cat/en-gb_gb/data/doc_ENGB/PDF/EN/CN_EN.PDF

Seite 10 Barbed L-fitting LCN With external thread Rotatable 360°

Funktioniert gut !

Gruss,

Peter Poederoyen NL

Harald (15.3.2015, 21:20:04)

Uff. Danke für den Link! Selbst im geöffneten Katalog kann die Suchfunktion nichts mit der Bezeichnung anfangen, weil alles auf Tabellenfelder aufgeteilt ist. Da könnte Festo noch ein bisschen dran arbeiten.

“Funktioniert gut !” Glaub ich :-) Aber ich hab gleich ZWEI Kanäle.

Gruß, Harald
