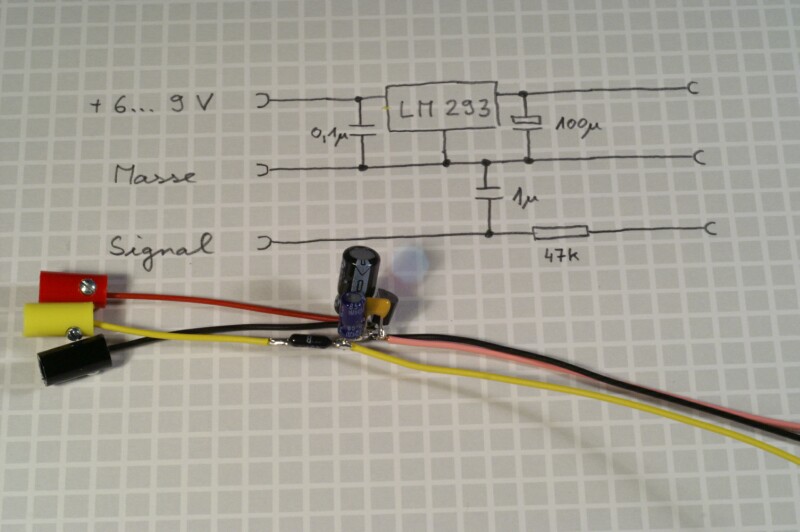

Schaltbild des Adapters

Konstruiert und fotografiert von Martin Romann (Remadus).
Hochgeladen am 1.9.2006, 21:39 von remadus.  1 / 7

Schlagworte: Spannungsregler, Tiefpaß, Pufferkondensator.

Dieser Adapter setzt sich zusammen aus dem LM293 Spannungsregler (5V, low drop), einem Entstörkondensator 0,1 µF, einem Elko 100 µF und einem Tiefpaß aus dem Widerstand 47k und einem Kondensator 1 µF. Der Adapter eignet sich für Eingangsspannungen von 6 bis 12 Volt.

Fischermän (2.9.2006, 17:34:15)

Das nenne ich mal ein hilfreiches Bild. Habe auch seit kurzem von Sharp Abstandssensoren aber habe nicht so richtig gewußt wie ich die mit dem Interface verbinden kann. Super sache Remadus.

Frage läßt sich der Wert der ausgegeben wird bei mir so von 40-290 auch noch etwas mehr ausreitzen so das man vielleicht etwas mehr Bandbreite bekommt!?

Von mir stammten übrigens die Bilder zum Anschluß CNY70-CNY37 finde sowas sagt immer viel mehr als 1000 Worte.

Arbeitet sonst sehr gut vielen dank an Remadus!

remadus (3.9.2006, 09:21:37)

Ein wenig könnte man noch tun. Auf der Rohspannungsseite ließe sich ein OP-Amp einbauen, dessen Ausgangssignal trotz unsymmetrischer Spannung möglichst nahe gegen Masse gehen können sollte. Dann könnte das Signal um den Faktor 2 angehoben werden. Das Offset muß softwareseitig herausgerechnet werden.

Remadus

schnaggels (25.2.2007, 11:28:31)

Bei einem typischen RC-Tiefpass müsste der Widerstand im Signal-Weg vor dem C kommen.

So liegt das Signal bei hohen Frequenzen ja fast auf Masse, da der Wechselstromwiderstand des Kondensators sehr gering ist…

Da das Signal immer positiv gegenüber der Masse ist, sollte ein gepolter Elko auch gehen. Hab eh grad keinen anderen :)

Thomas

schnaggels (25.2.2007, 11:31:00)

Ok, ich seh gerade der gelötete Adapter ist ja korrekt - nur das Schaltbild sollte mal überarbeitet werden :o
