Anwendungbeispiel 2 Rundzahnstange

Leider sind Konstrukteur und Fotograf nicht angegeben.
Hochgeladen am 9.5.2005, 21:51 von charly.  4 / 10

charly (9.5.2005, 23:20:28)

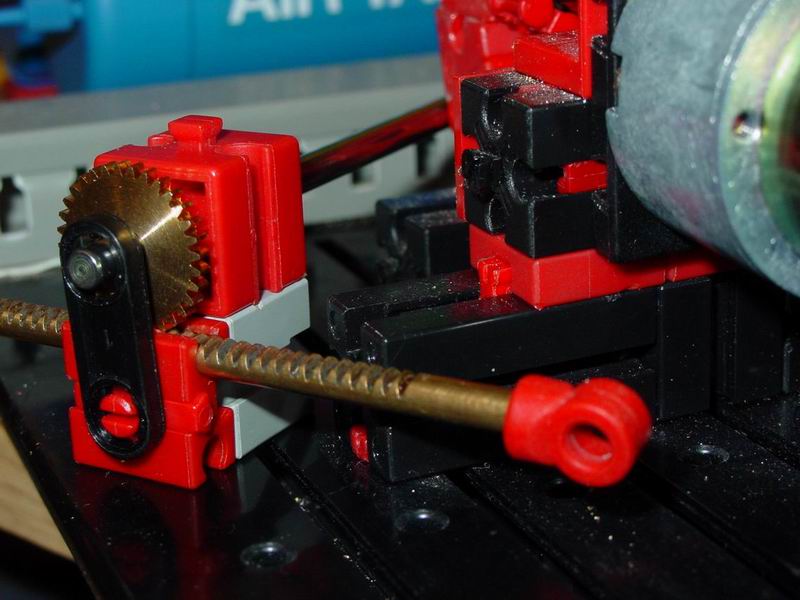

Anwendungsbeispiel RundzahnstangeHier mit einem Z32 kombiniert. Der Vorteil dieser Zahnstangen ist, daß man sehr kompakt Linearantiebe bzw. pneumatische Schwenkantriebe umsetzen kann. Die Zahnstange wird sicher in der Nut geführt. Lenkzahnstange.
