Zähler1

Konstruiert von ft. Fotografiert von Kurt.
Hochgeladen am 3.9.2006, 09:58 von tauchweg.  7 / 22

schnaggels (30.9.2007, 22:11:04)

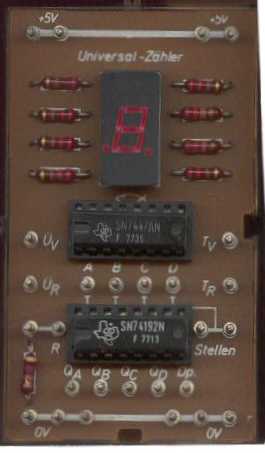

oben: 7447 BCD -> 7 Segment Dekoder unten: 74192 Dezimalzähler

schnaggels (28.10.2007, 15:08:05)

Hilfe zur Verwendung:

ÜV = Übertrag vorwärts (wird kurz L) ÜR = Übertrag rückwärts (wird kurz L) TV = Takteingang für vorwärts (H->L) TR = Takteingang für rückwärts (H->L) R = Reset des Zählers auf 0 (H aktiv) A-D = Eingänge für Anfangszahl (H aktiv) falls nicht 0 gewünscht ist Stellen = Übernahme der Anfangszahl (L aktiv) Achtung, schaltet Anzeige dunkel bis zum ersten Takt! QA-QD = einzeln herausgeführte BCD Ausgänge DP = hmm, Display Punkt? Zumindest leuchtet bei Verbinden mit L der linke Punkt!

Stefan Falk (24.4.2009, 17:02:34)

DP = decimal point?

Gruß, Stefan
