CNY37_CNY70_Codierscheibe

Konstruiert und fotografiert von Reiner.
Hochgeladen am 22.2.2006, 21:42 von 78081.  1 / 8

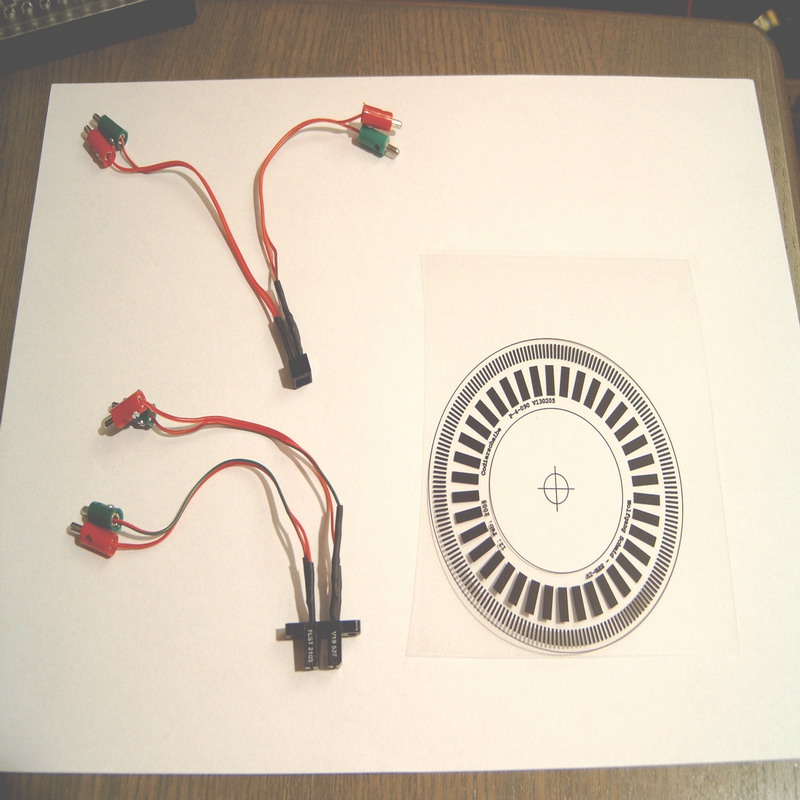

Hallo Leute hier mal eine ganz unkomplizierte und einfache Art die Infrarotlicht+Gabellichtschranke an das Interface anzuklemmen ! Mehr zum anklemmen bei den jeweiligen Bildern zu CNY37 CNY70 Weiß gar nicht warum sich andere das so kompliziert machen mit Lochrasterplatine und Transistor u.s.w. geht alles auch ohne !!

Ad (12.4.2008, 15:33:03)

Das machen die weil die Empfindlichkeit zu gering ist. Ich habe es versucht mit dem CNY70 an das RI und das war eigentlich nicht brauchbar. Ich weiss aber nicht mehr welche Strom durch das LED ich verwended habe (schaetze 10mA). Ich hab’s noch mit ein Transistor in Darlington Konfiguration probiert, dann war der Stromverstarkung wieder zu gross. Hfe is normalerweise etwa 200-500. Mit Widerstaende kann mann das aendern aber viel einfacher ist um Emitter und Kollektor zu Tauschen. Dann bekommt mann ein sehr slechte Transistor mit ein Stromverstaerkung von nur 5 oder so, und das ist genau was man braucht.

fitec (13.4.2008, 09:34:11)

Hallo, ich meine in den datenblättern steht was von 50mA. Achtung, dann reicht ein 1/4 W Widerstand nicht mehr.

Gruß fitec

Defiant (13.4.2008, 09:52:02)

Willst du mehr als 5000 Volt auf den Widerstand geben?

Ad (13.4.2008, 11:54:59)

I don’t know where the 5000V comes from but a forward current of 50mA (absolute maximum rating) requires a resistor of 150 Ohm, 0,4W. Personally I don’t like currents as high as this but it is true that with a forward current 5x as high as mine you probably could do without a transistor. The current transfer ratio is more or less flat above 10mA. This means that if you put in 5x as much, you get out 5x as much (and drain your battery 5x as fast).

fitec (13.4.2008, 12:24:43)

@Defiant: 9(Versorgungsspannung)-1,5(Diodenspannung)=7,5V 7.5*0,05A=0,375W Also reicht ein 1/4W Widers6tand nicht mehr.
