Gabellichtschranke

Konstruiert und fotografiert von Nils (fitec).
Hochgeladen am 26.7.2008, 16:23 von fitec.  7 / 8

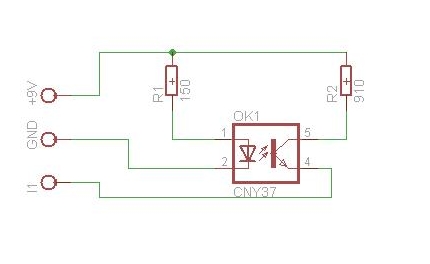

Ich habe das etwas anders gemacht. So wie das im Schalplan zusehen ist braucht man nur 3 Leitungen, nicht 4.Der Widerstand 150Ohm ist der Vorwiderstand. Der Widerstand 910Ohm begrenzt den Strom auf 10mA. Das ist dann genau wie am IF, da kommt an den I-Eingängen auch 9V und 10mA. So brauche ich keine extra Leitug für die 9V10mA.
