Drahtverhau 1 Gesamtübersicht

Konstruiert und fotografiert von Jens.
Hochgeladen am 26.1.2014, 19:53 von lemkajen.  12 / 17

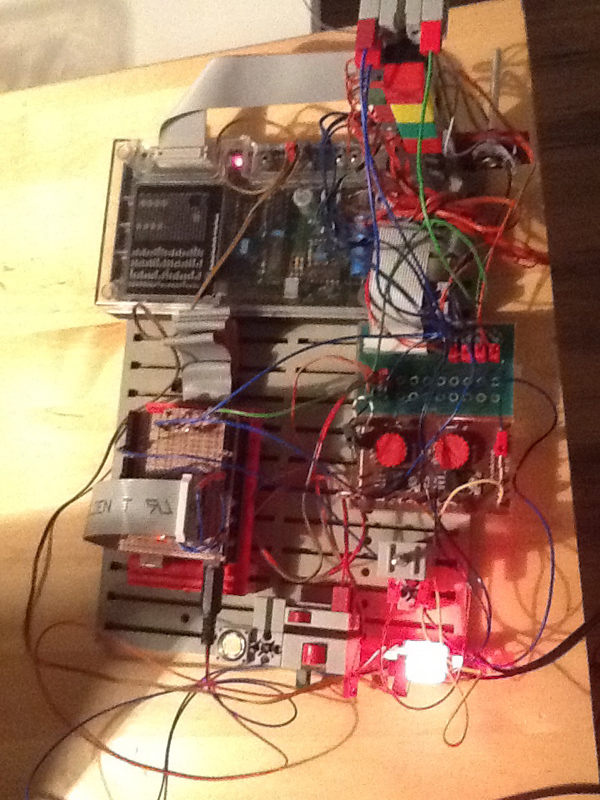

Gesamtübersicht. Der Arduiono kann jetzt:

  1. alle 4 Motorausgänge des Parallelinterfaces ansteuern
  2. alle 8 Tastereingänge des Interfaces abfragen
  3. Analog-Eingänge des Arduinos lassen sich z.B. mit Potentiometer verbinden und auswerten
  4. Digitale Ausgänge des Arduinos können 80er Elektronik - LST ansteuern

Der Arduino kann jetzt mittels Hohlstecker aus der normalen FT-Spannungsversorgung gespeist werden!
