Innenansicht des Aufbaus

Konstruiert und fotografiert von Dirk Grebe.
Hochgeladen am 7.10.2012, 23:20 von gravy.  3 / 12

Schlagworte: Controller, Elektronik, Arduino, Motor.

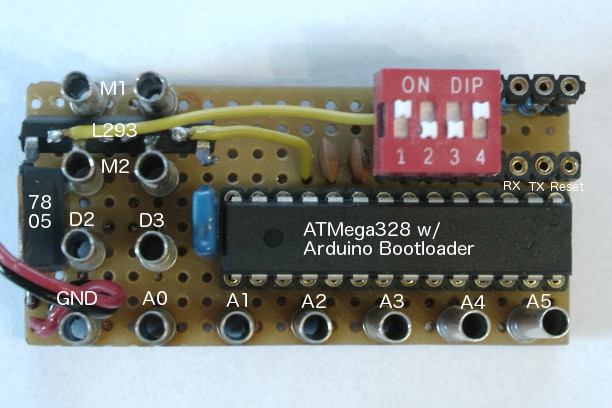

Innenansicht von oben

  • Unter dem ATMega328 sitzt noch ein 16 MHz Quarz
  • Der L293 wurde mit “begradigten” Anschlüssen hochkant eingesetzt um Platz für die Anschlüsse zu sparen
