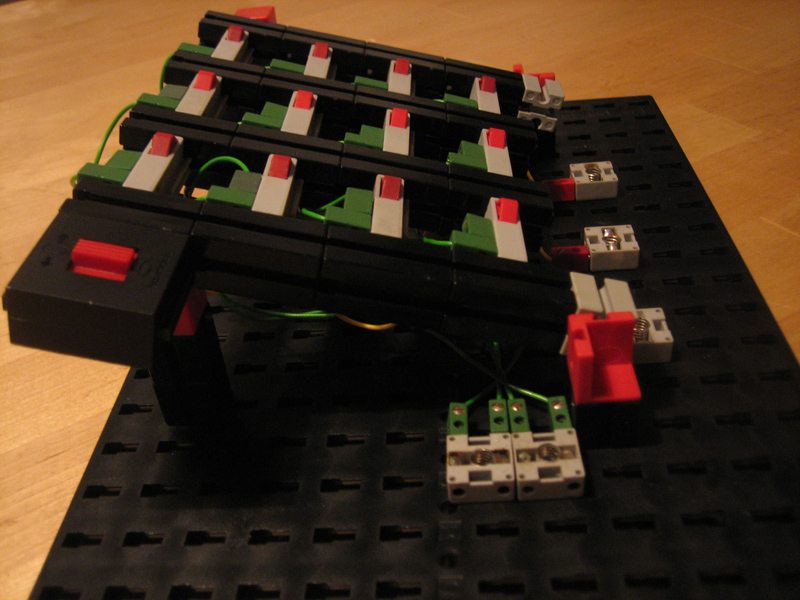

Seitenansicht / schräg

Konstruiert und fotografiert von Jens Lemkamp (lemkajen).
Hochgeladen am 4.4.2014, 22:26 von lemkajen.  1 / 5

“Spalten” sind in gelb / roter Stecker verkabelt, “Zeilen” in grün/grün

lemkajen (5.4.2014, 13:03:25)

Funktionsweise: Abgefragt werden die Schalter wie folgt:

jede Zeile wird einzeln / jede für sich nacheinander auf “High” (+5v) gelegt, durch je einen Ausgang des Prozessors.

dann werden die Spalten, welche je an einem EINGANG des Prozessors liegen, abgefragt. bei gedrückter Taste lässt sich so durch Spalte und Zeile die Position des gedrückten Tasters eindeutig zuordnen. (aber natürlich nur, wenn jeweils EIN Taster allein gedrückt ist!!)

Im Grunde ist hiermit die Funktionsweise einer normalen Computertastatur abgebildet.
