Das Fahrzeugheck

Konstruiert und fotografiert von Stefan Falk.
Hochgeladen am 3.10.2011, 22:46 von Stefan Falk.  27 / 69

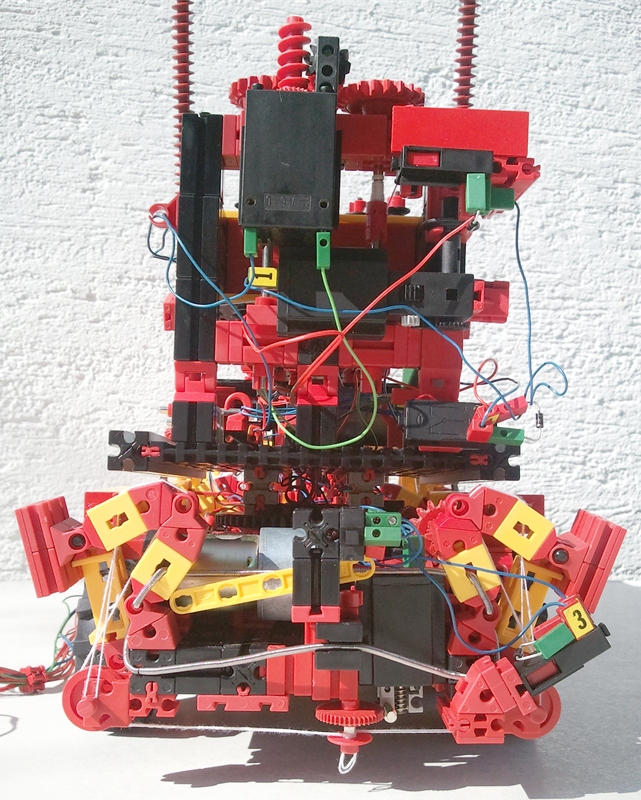

Hier gibt’s viel zu sehen, von oben nach unten:

  • Der M-Motor für den Antrieb der ausfahrbaren Kranarmsegmente
  • Der S-Motor für den Antrieb der Seilwinde mit dem Überlastschutz darüber
  • In Bildmitte rechts den Taster für die Endlage des komplett aufgestellten Kranarms
  • Die Verbindung zwischen Plattform (schwarze Bauplatten mit Alus an den Seiten) und dem ganz normalen ft-Drehkranz darunter mittels 2 Reihen à 2 BS30, die mit Verbindern die Plattform stabil halten
  • Etwas verdeckt der Powermotor zum Drehen der Plattform
  • Das hintere Stützenpaar incl. S-Motor zum Antrieb sowie oberen (wieder über eine Strebe als Hebel) und unteren (direkt von der Stütze betätigten) Endschalter
