Kugeluhr Steuerung

Leider sind Konstrukteur und Fotograf nicht angegeben.
Hochgeladen am 8.4.2005, 20:54 von remadus.  8 / 8

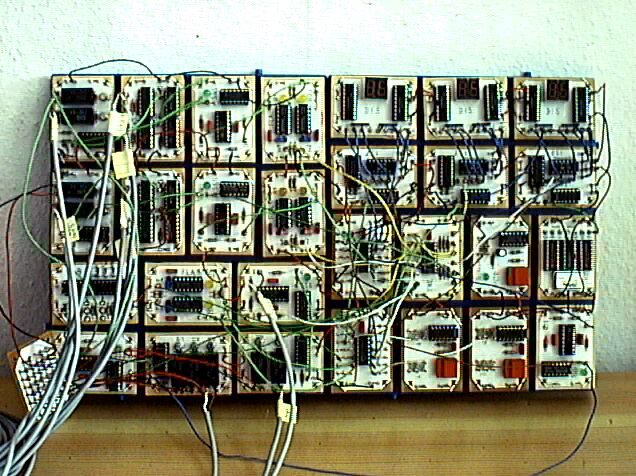

In echter Digitaltechnik steuert dieser Drahtverhau die Uhr komplett. Oben rechts drei Digitalanzeigen für Stunde, Minute und Sekunde. Dazwischen alle erdenklichen Gatter, Flankendetektoren, Speicher-Flipflops und natürlich die Relais zur Ansteuerung der Motore.
