Elektronik

Konstruiert und fotografiert von Stefan Falk.
Hochgeladen am 30.4.2010, 00:11 von Stefan Falk.  4 / 15

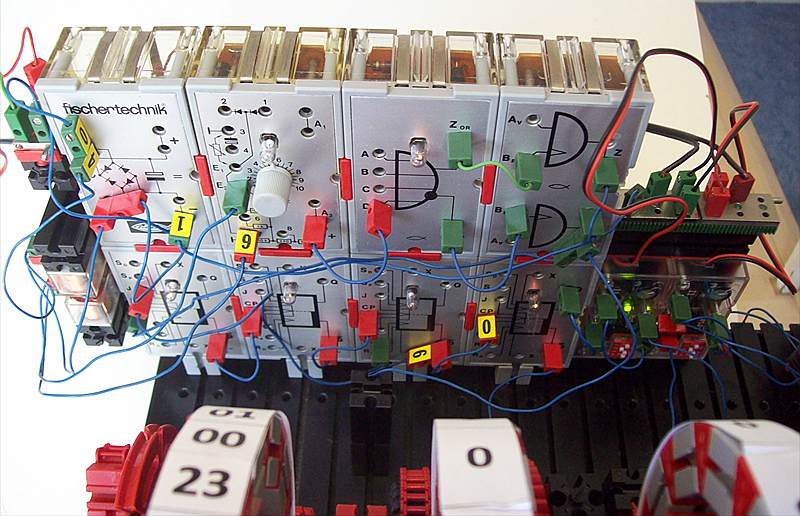

Die von den Elektromagneten gelieferten 50 Hz Wechselspannung landen bei einem hobby-4-Grundbaustein, der sie als Operationsverstärker wie üblich digitalisiert. Der OR-NOR-Baustein dient nur nochmal als Verstärker, um über den Dyn.-AND-Baustein aus 50 Hz zunächst 100 Hz zu machen. Die linken der vier Flipflops sind als Teiler durch 5 beschaltet und liefern also 20 Hz. Das vierte Flipflop verteilt seine beiden Ausgänge auf zwei als D-Flipflop geschalteten E-Tec-Moduln, die damit einer 4-Phasen-Ansteuerung des Motors ermöglichen. Dadurch wird die Frequenz noch mal um einen Faktor 4 geteilt, so dass nur genau 5 Hz am Motor ankommen.

Die Schaltung ist in einem weiteren Bild noch ausführlich dargestellt.
