Rechte Seite

Konstruiert und fotografiert von Stefan Falk.
Hochgeladen am 23.11.2018, 21:15 von Stefan Falk.  3 / 4

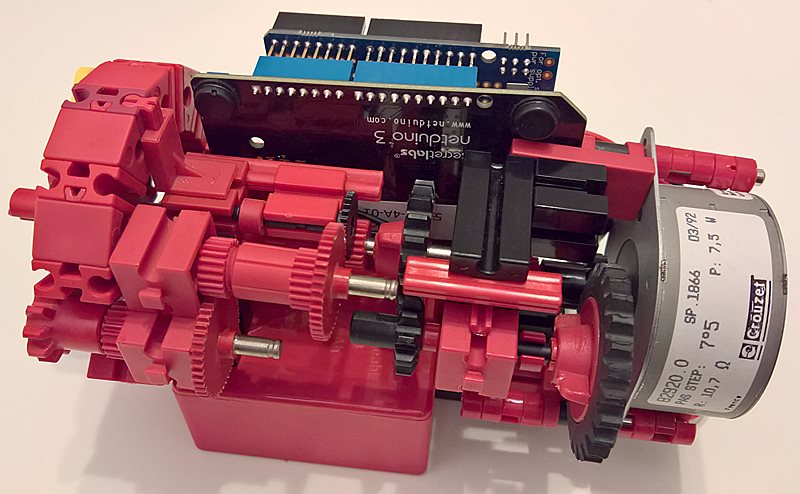

Dies ist die Seite mit dem Getriebe: Der Schrittmotor geht über sein Z10 aufs Z25, das über Z10 und Z20 auf die Welle des Minutenzeigers geht. Der Schrittmotor (original ft) macht jede Minute 4 Schritte. Einfach durch drehen am Z25 kann man die Uhr ruck-zuck leicht stellen.

Die Untersetzung 1:12 vom Minuten- auf den Stundenzeiger geht über 2 x 1:2 von einem Ritzel (das hat 22 feine Zähne) auf eine mot.2-Achse (die hat 44 Zähne), und schließlich 1:3 von Z10 auf Z30. Das schwarze Zwischenzahnrad ist von einem S-Motor-Kasten.
