Wirkungsweise und Aufbau

Konstruiert und fotografiert von Stefan Falk.
Hochgeladen am 30.1.2016, 17:54 von Stefan Falk.  4 / 5

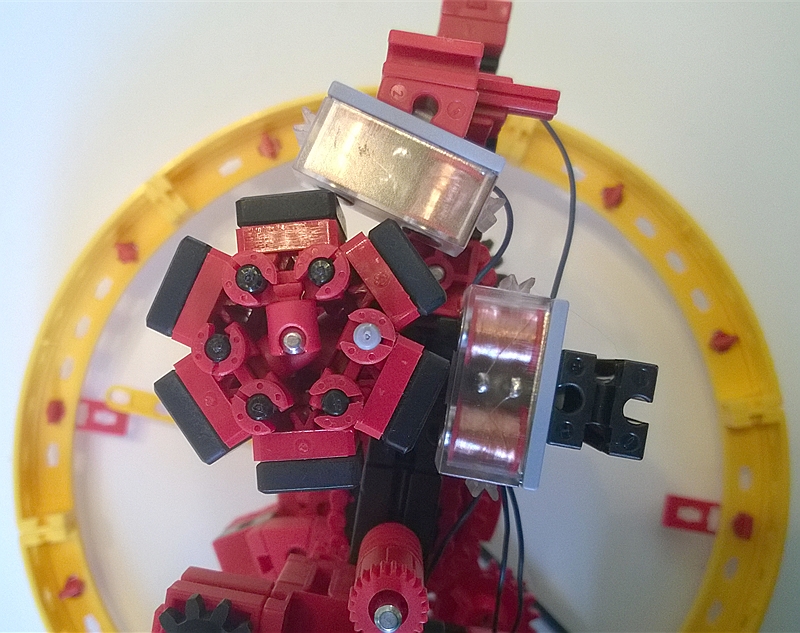

Sowohl die Magnete werden also wechselweise eingeschaltet, und die auch noch immer abwechselnd herum gepolt. Das hat, wenn man alles richtig herum verschaltet, die Folge, dass sich folgender Ablauf ergibt:

  1. Die untere Spule des rechten Magneten zieht den roten Dauermagneten an. Das ist der Zustand in diesem Bild.

  2. Die linke Spule des oberen Magneten zieht den jetzt gerade etwas links davon befindlichen Magneten an. Der Rotor dreht sich also etwas im Uhrzeigersinn (von hier, hinten, aus gesehen).

  3. Der auf diesem Bild nach rechts oben zeigende Magnet ist dadurch etwas weiter nach rechts unten gerutscht und wird im nächsten Schritt vom oberen Pol des rechten Magneten angezogen.

  4. Schließlich wird der auf diesem Bild nach oben zeigende Magnet, der jetzt nämlich ziemlich genau zwischen den beiden Polen des oberen Magneten liegt, vom rechten Pol des oberen Magneten angezogen.

  5. = 1. Der im Bild nach rechts oben zeigende Magnet ist dadurch zwischen die beiden Pole des rechten Magneten gedreht worden und wird vom unteren Pol des rechten Magneten angezogen.

Die Pole der Elektromagnete sehen also immer nach vier Teilschritten den jeweils nächsten Magneten. Für die 1/6 Umdrehung werden tatsächlich also vier Teilschritte verwendet. Der Motor ist dadurch kräftig genug, und er dreht den Rotor nach 6 * 4 = 24 Takten (= 24 Sekunden) genau einmal ganz herum. Durch die Übertragung von Z10 auf Z25 ergibt das genau 60 Sekunden pro Zeigerumdrehung und außerdem die richtige Drehrichtung der Zeiger.

Stefan Falk (30.1.2016, 17:59:20)

Ich vergaß zu beschreiben: Die Dauermagnete sitzen auf je einem BS7,5, immer alternierend vorne und hinten. Auf der Achse sitzen sie mit den Klemmstücken, von denen man eines im Vordergrund sieht. Zusammengehalten wir das ganze von 6 Kunststoffachsen (5 hatte ich nur in einer Farbe), die immer durch zwei BS7,5 gehen und mit Klemmringen beidseitig gesichert sind.

geometer (31.1.2016, 20:15:41)

Hallo Stefan,

grandios! Einen Schrittmotor auf Basis meines Synchronmotors mit 12 Neodym-Magneten habe ich auch schon lange auf der Liste. Hast Du mal ausprobiert, wie schnell Du Deinen Motor drehen lassen kannst und wie groß die Positioniergenauigkeit bei höheren Drehzahlen ist?

Viele Grüße

Thomas

Stefan Falk (31.1.2016, 22:10:49)

Hallo Thomas,

nein, ausprobiert habe ich das nicht. Da aber ein 4-Magnetiger Motor mit einem Elektromagneten ja durchaus direkt 50-Hz-tauglich ist, sollte das beschränkende Glied hier eher das Zeitverhalten der E-Module sein. Mit Silberlingen oder 1980er-IC-Elektronik könnte da vielleicht noch mehr herauszuholen sein. Es käme aber alles mal auf einen Versuch an.

Gruß, Stefan

H.A.R.R.Y. (1.2.2016, 07:05:58)

G R A N D I O S !

Die Idee den Rotor so zu bauen … unser Stefan: ein wahrer Connaisseur der Klemmhülse 35980 und ein Maître de la géométrie par excellence.

Grüße H.A.R.R.Y.
