Pneumatik-Schieber (3)

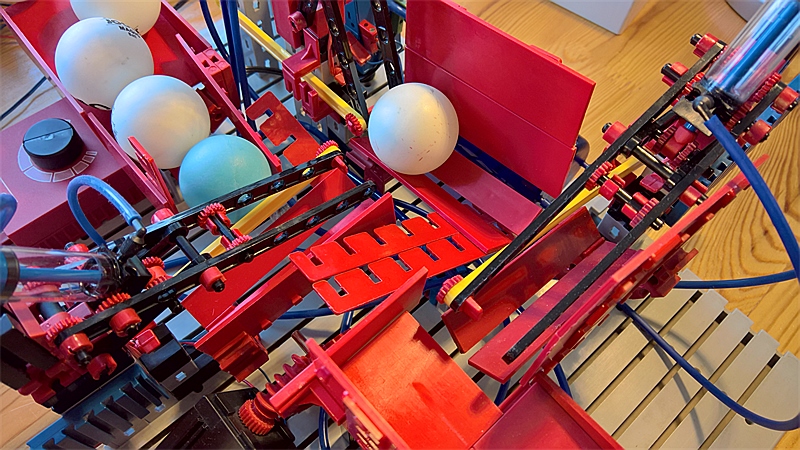

Der erste und der letzte Zylinder sind antiparallel geschaltet. Das Schieben geht so vor sich:

Grundstellung: Schieber 1 (links) und 2 (Mitte oben) sind eingefahren, 3 (rechts) ausgefahren.

Erster Hub: 1 ausgefahren (schiebt denn Ball zu 2), 3 eingefahren (macht Platz für den gleich von 2 kommenden Ball).

Zweiter Hub: 2 ausgefahren (schiebt den Ball zu 3).

Dritter Hub: 3 ausgefahren (schiebt den Ball zum Ausgang) und 1 eingefahren (macht Platz für den nächsten Ball).

Vierter Hub: 2 wird wieder eingefahren (Rückkehr zur Grundstellung).
