Retro2008 50-Hz-Uhr (3/4)

Konstruiert von Original Stefan Falk, 3D-Retro Udo2. Fotografiert von Udo2, 2D-Kopie aus 3D-Ansicht.
Hochgeladen am 24.1.2008, 16:53 von Udo2.  3 / 24

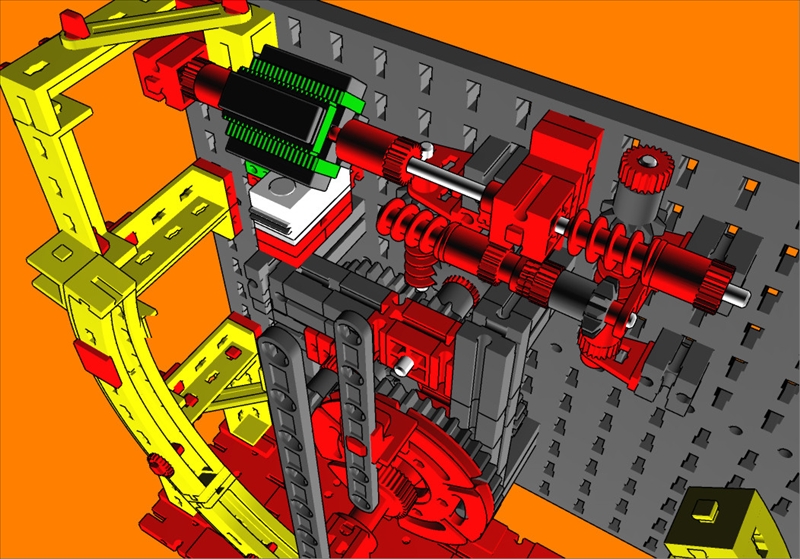

Ansicht des Uhrwerkes unter Teilausblendung des Zifferblattringes mit dem Untersetzungsgetriebe und einer Übersetzung 45.000:1 für den Minutenzeiger. Der 50-Hz-Motor macht 750 rpm. Der Pfiff des denkbar einfach gebauten Motors ist die Beaufschlagung des Magneten mit Wechselspannung, der damit einen Rotor mit 4 Dauermagneten zum Drehen bringt. Das Bauteil Dauermagnet ist im 3D-Konstruktionsprogramm z.Zt. noch nicht vorrätig. Es wurde aus dem Bauteil Rückschlussplatte simuliert. (2D-Ansicht aus 3D-Schattierung mit Kantenstil Profile)
