Arduino Nano Shield für RC Fernbedienung über NRF24 (2,4GHz Funk) mit 2 Servo-Anschlüssen

Konstruiert und fotografiert von Dirk Uffmann.
Hochgeladen am 13.5.2016, 13:21 von uffi.  8 / 11

Schlagworte: Fernbedienung, Funkempfänger, RC, NRF24.

Arduino Nano Shield für RC Fernbedienung über NRF24 (2,4GHz Funk) mit 2 Servo-Anschlüssen

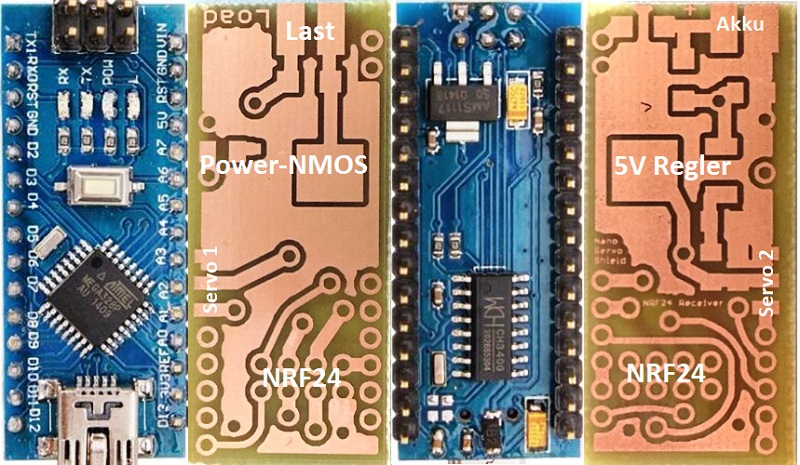

Ganz links der Arduino Nano von oben Mitte links das RC Funkempfänger Servo-Shield von oben betrachtet (wird unter den Nano montiert) Mitte rechts der Arduino Nano von unten Ganz rechts das RC Funkempfänger Servo-Shield von unten betrachtet (wird unter den Nano montiert)

Abmessungen der Platine 18 x 44 mm.
